前言

每个渲染引擎都有一套自己的规则，比如浏览器 html 流式布局，Flutter 里的是约束布局，这是一种科学的设计。

我想引擎设计出来肯定是有考虑，如:

  • 容易学习，快速上手
  • 零配置可用
  • 高容错性（溢出、默认尺寸）
  • 常见场景方案（横向、纵向、滚动、叠加、嵌套、响应式、自适应、浮动、大列表…）

参考

经典的约束规则文章 Marcelo Glasberg 撰写，后来被 flutter.dev 收录，掘金也有人翻译。

本节目标

  • 理解布局约束原则
  • 掌握调试布局工具
  • 名词，紧约束、松约束、unbounded

视频

https://www.bilibili.com/video/BV1X44y177Ns/

正文

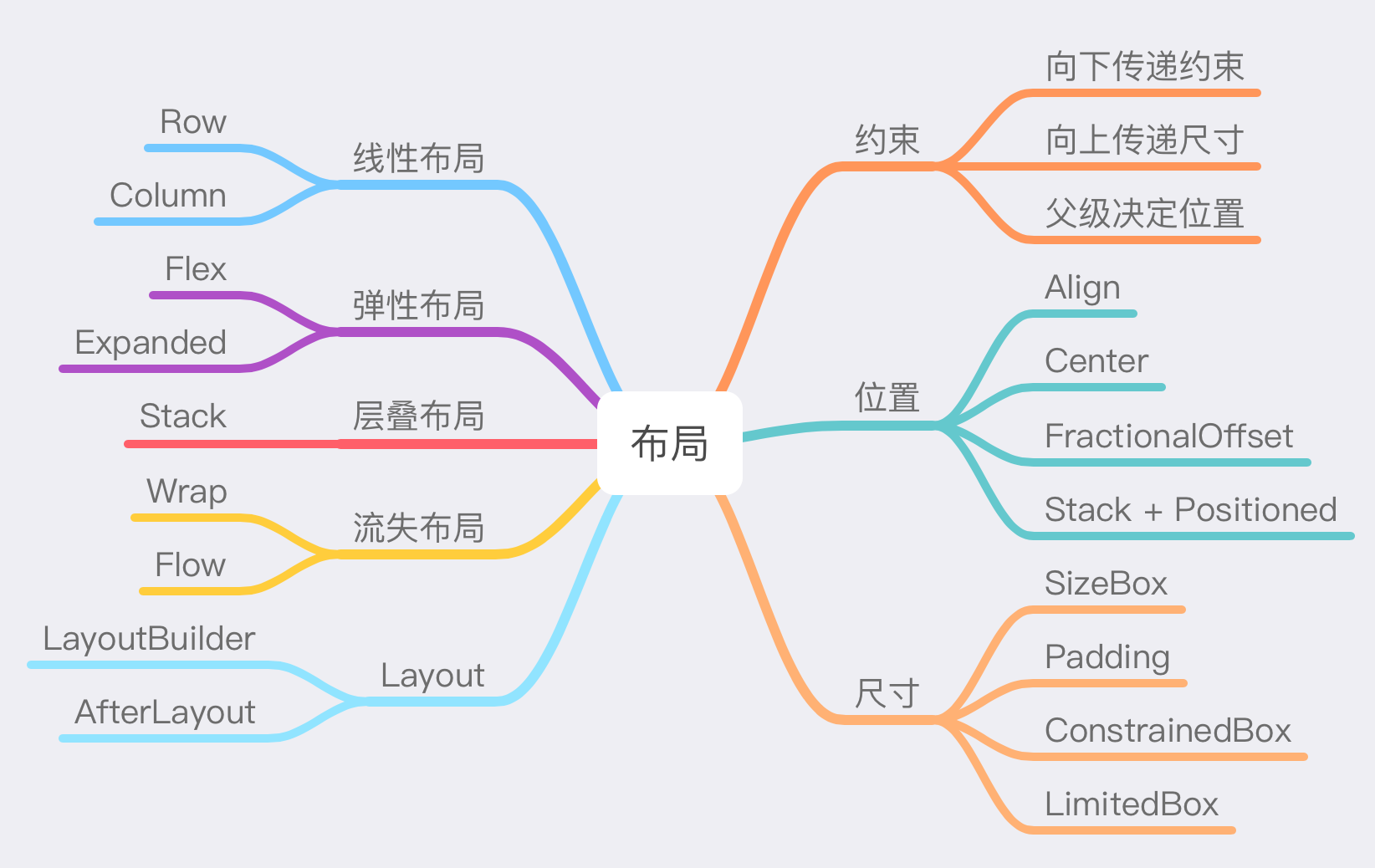

布局的话题展开说，就是各种布局方案+具体组件的使用。

但是约束布局是核心，这也是本文的侧重。

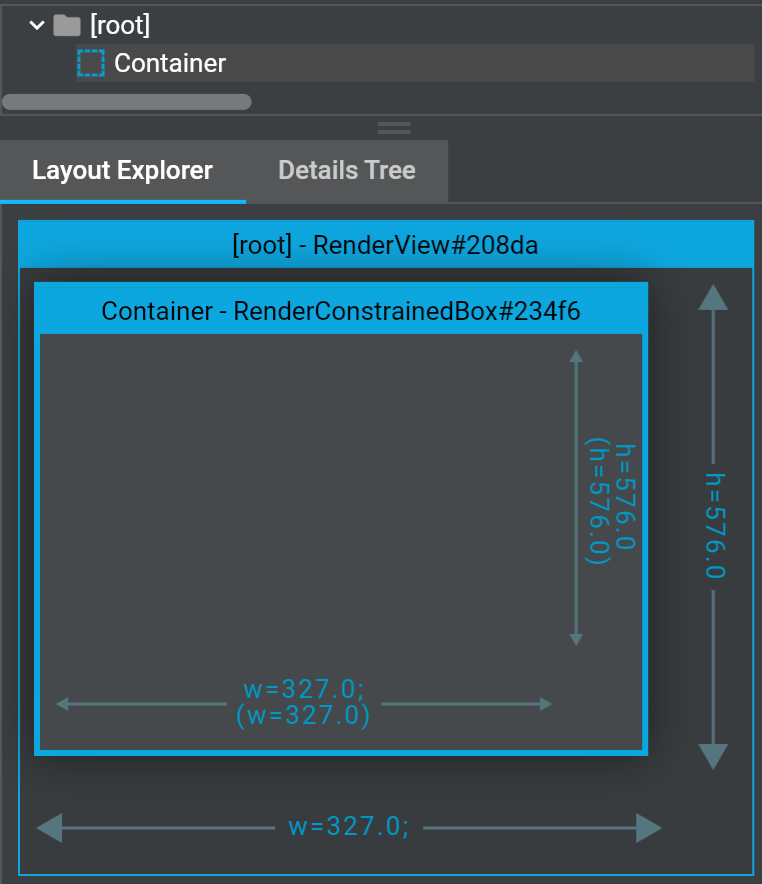

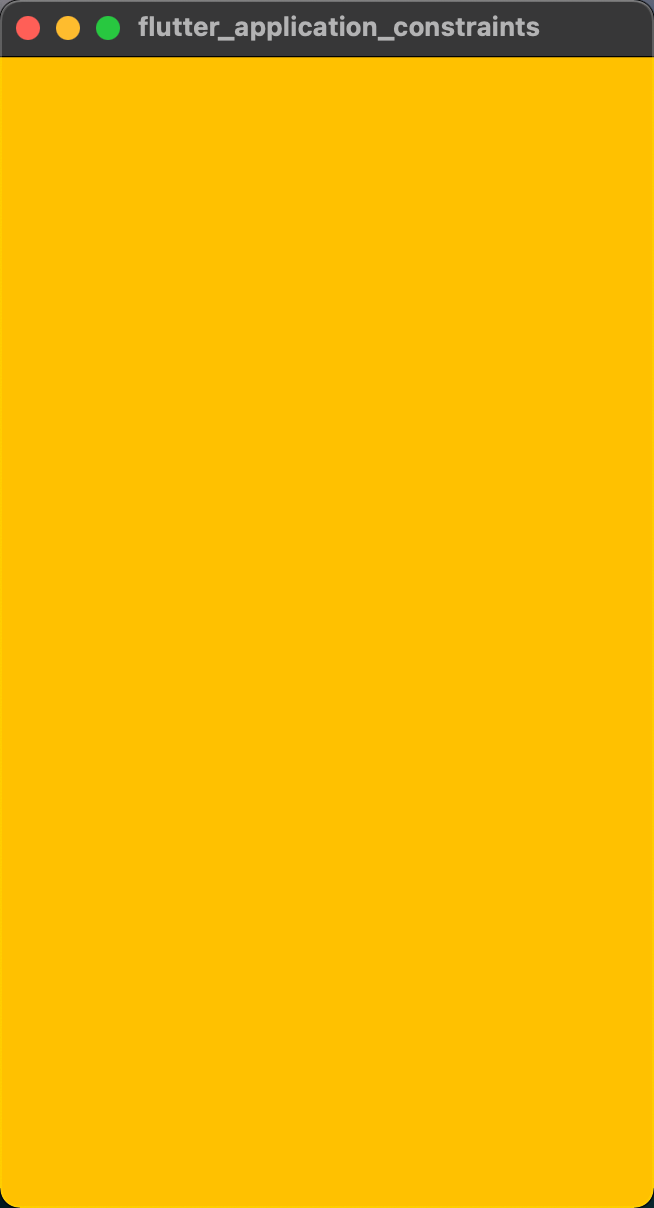

让子元素竟可能的大，撑满父元素

1
2
3
4
5
6
7
8
9
10
11
void main(List<String> args) {
  runApp(build());
}

Widget build() {
  return Container(
    width: 200,
    height: 200,
    color: Colors.amber,
  );
}

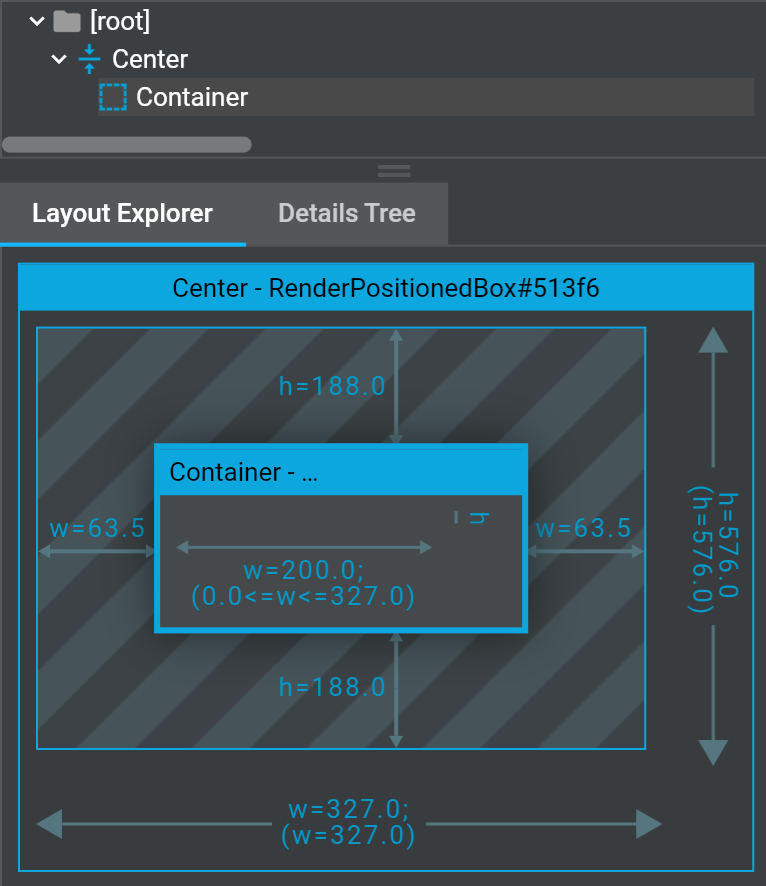

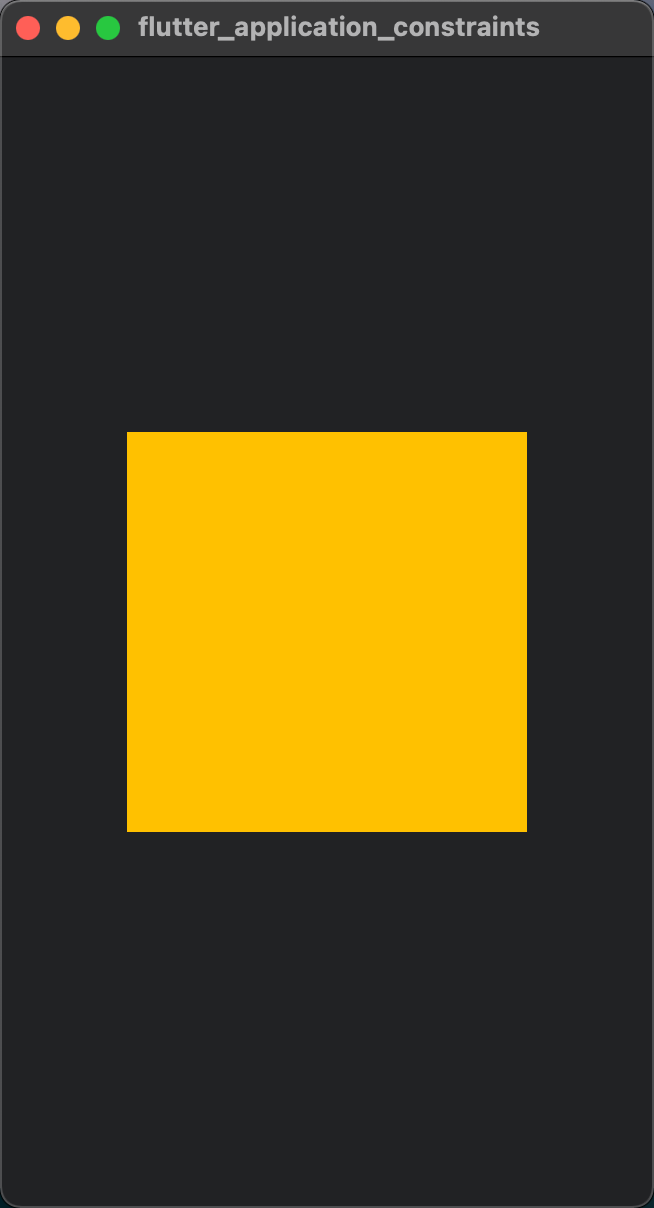

确认位置后，按子元素大小显示

1
2
3
4
5
6
7
8
9
10
11
12
13
void main(List<String> args) {
  runApp(build());
}

Widget build() {
  return Center(
    child: Container(
      width: 200,
      height: 200,
      color: Colors.amber,
    ),
  );
}

核心规则：Constraints go down. Sizes go up. Positions are set by parents.

  • 上层 widget 向下层 widget 传递约束条件。
  • 下层 widget 向上层 widget 传递大小信息。
  • 上层 widget 决定下层 widget 的位置。
约束布局
约束布局
1
2
3
4
5
6
7
8
9
10
11

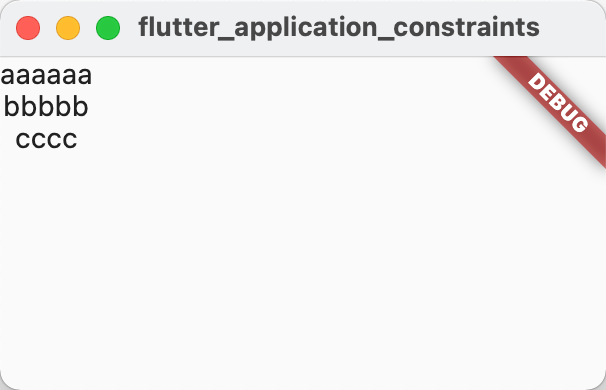

Widget _buildScaffold() {
  return Scaffold(
    body: Column(
      children: const <Widget>[
        Text("aaaaaa"),
        Text("bbbbb"),
        Text("cccc"),
      ],
    ),
  );
}

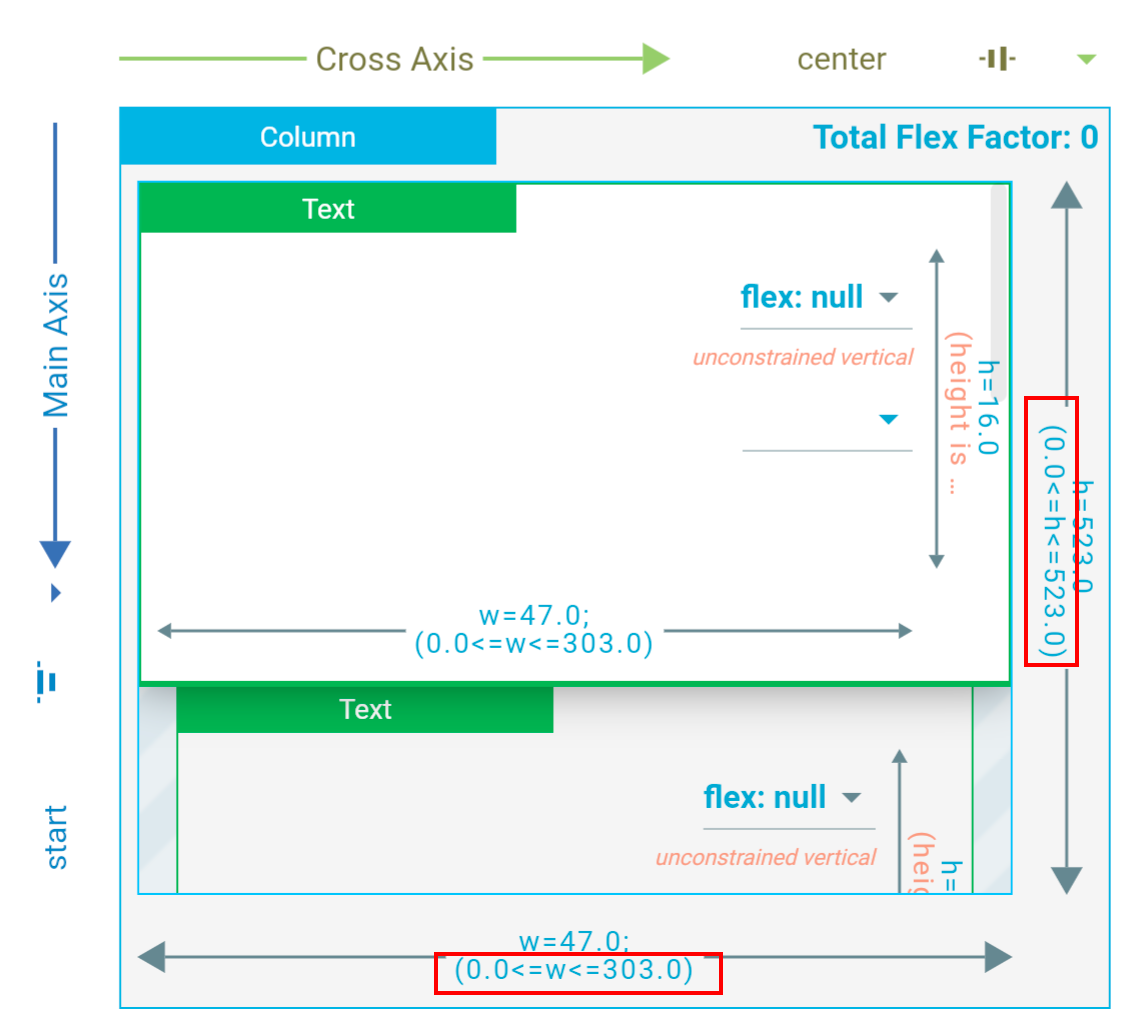

宽度 0.0 <= w <= 303.0 , 高度 0.0 <= h <= 523.0 ，就是上层传下来的约束

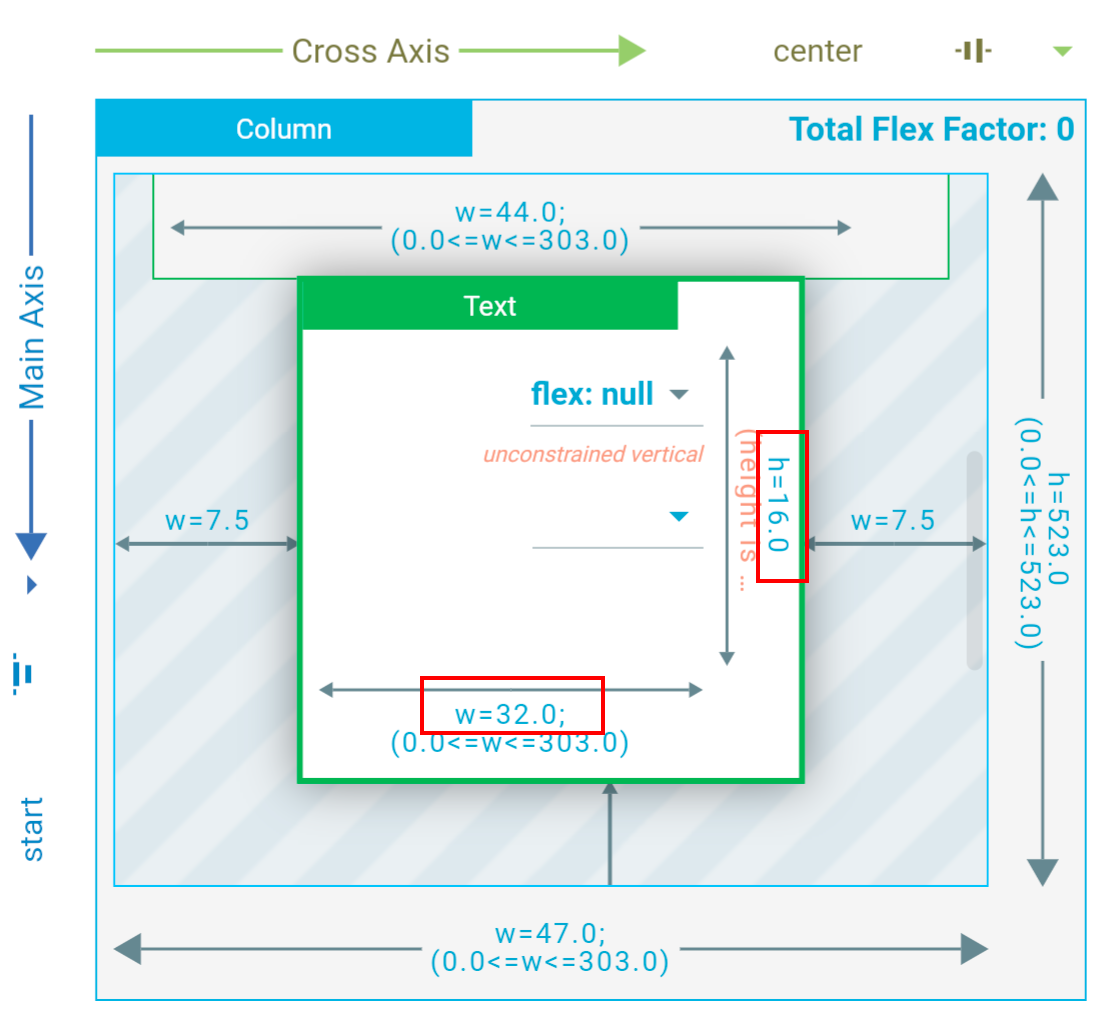

宽度 w=32.0 , 高度 h=16.0 就是组件向上层传递的大小信息

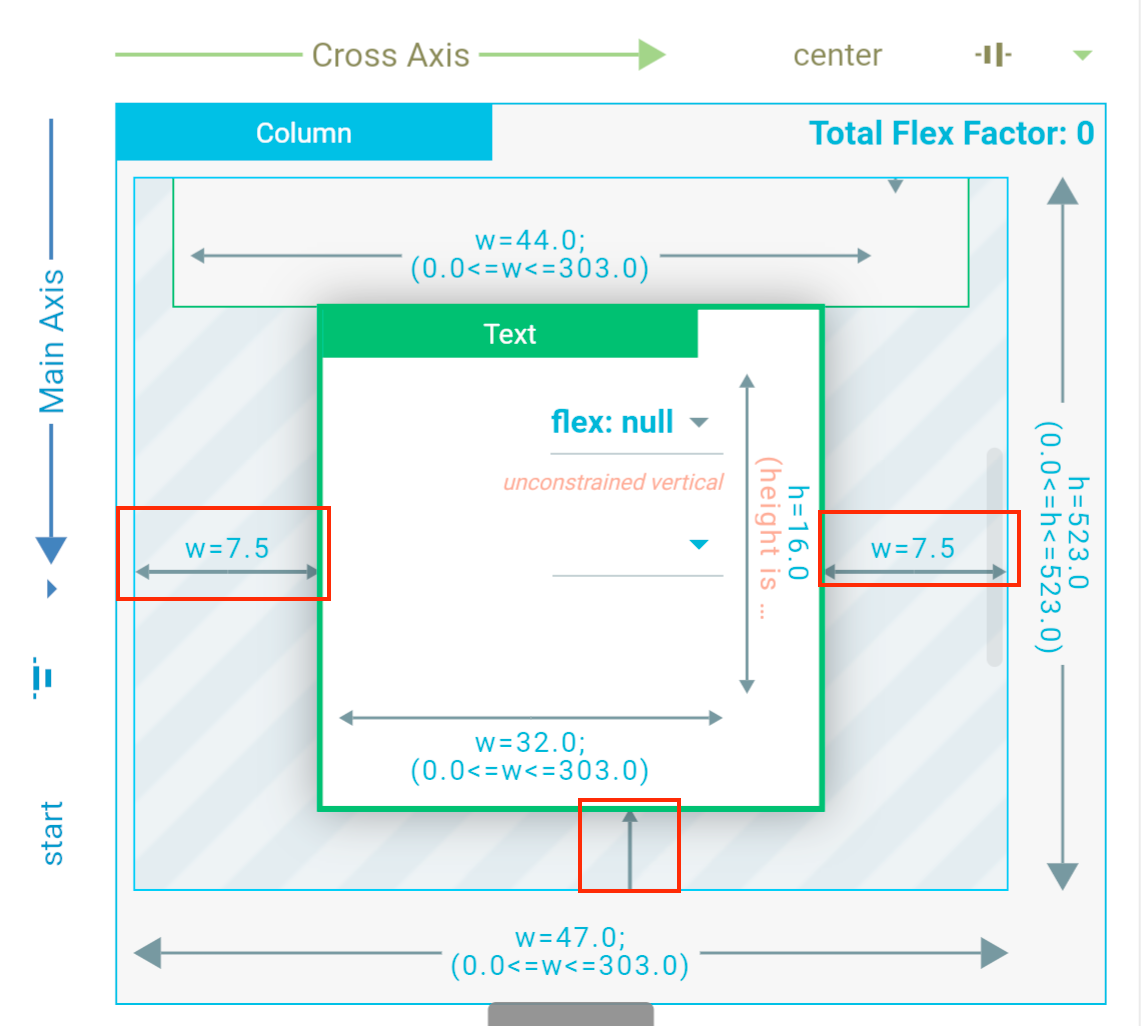

元素左边 w=7.5，右边 w=7.5，就是上层决定下层的组件位置

紧约束、松约束

  • 紧约束 tight

    它的最大/最小宽度是一致的，高度也一样。

  • 松约束 loose

    最小宽度/高度为 0

  • 同时是紧约束、松约束

    如果最大最小都是 0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

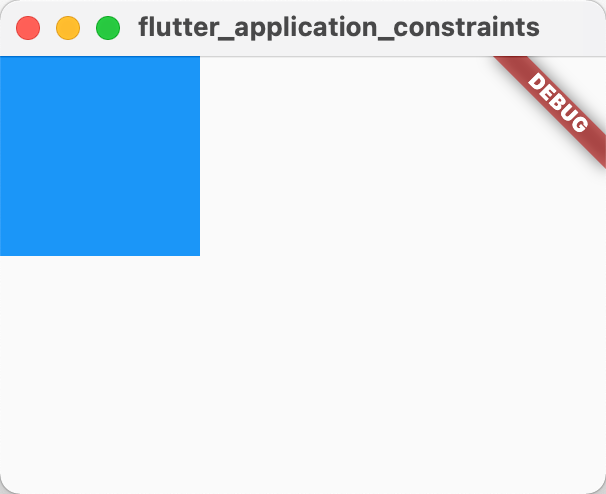

Widget _buildScaffold() {
  return Scaffold(
    body: ConstrainedBox(
      constraints: const BoxConstraints(
        minWidth: 100,
        minHeight: 100,
        maxWidth: 150,
        maxHeight: 150,
      ),
      child: Container(
        width: 10,
        height: 10,
        color: Colors.blue,
      ),
    ),
  );
}

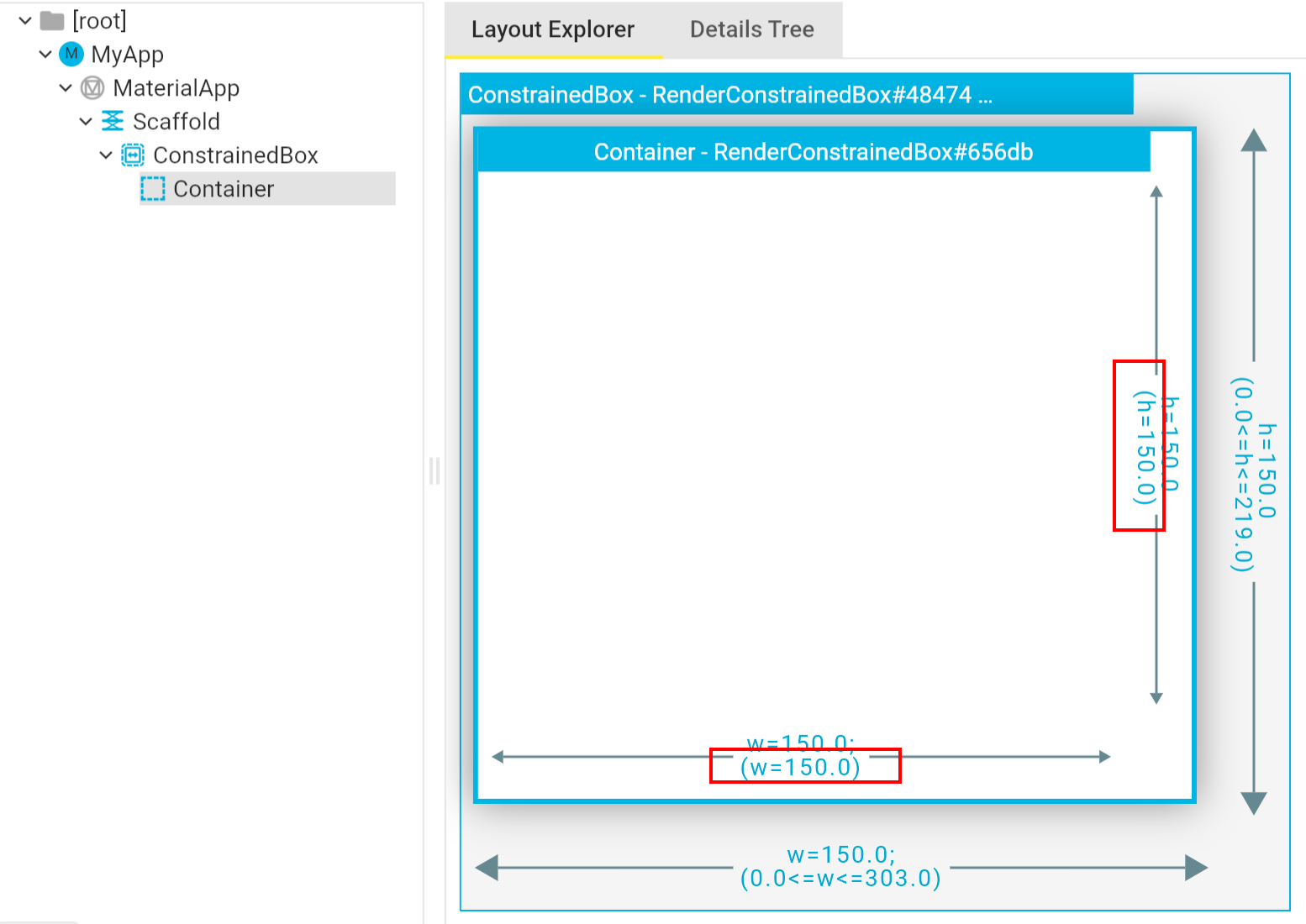

当宽 150<=w<=150 , 高 150<=h<=150, 最大/最小宽度是一致的情况，称为紧约束

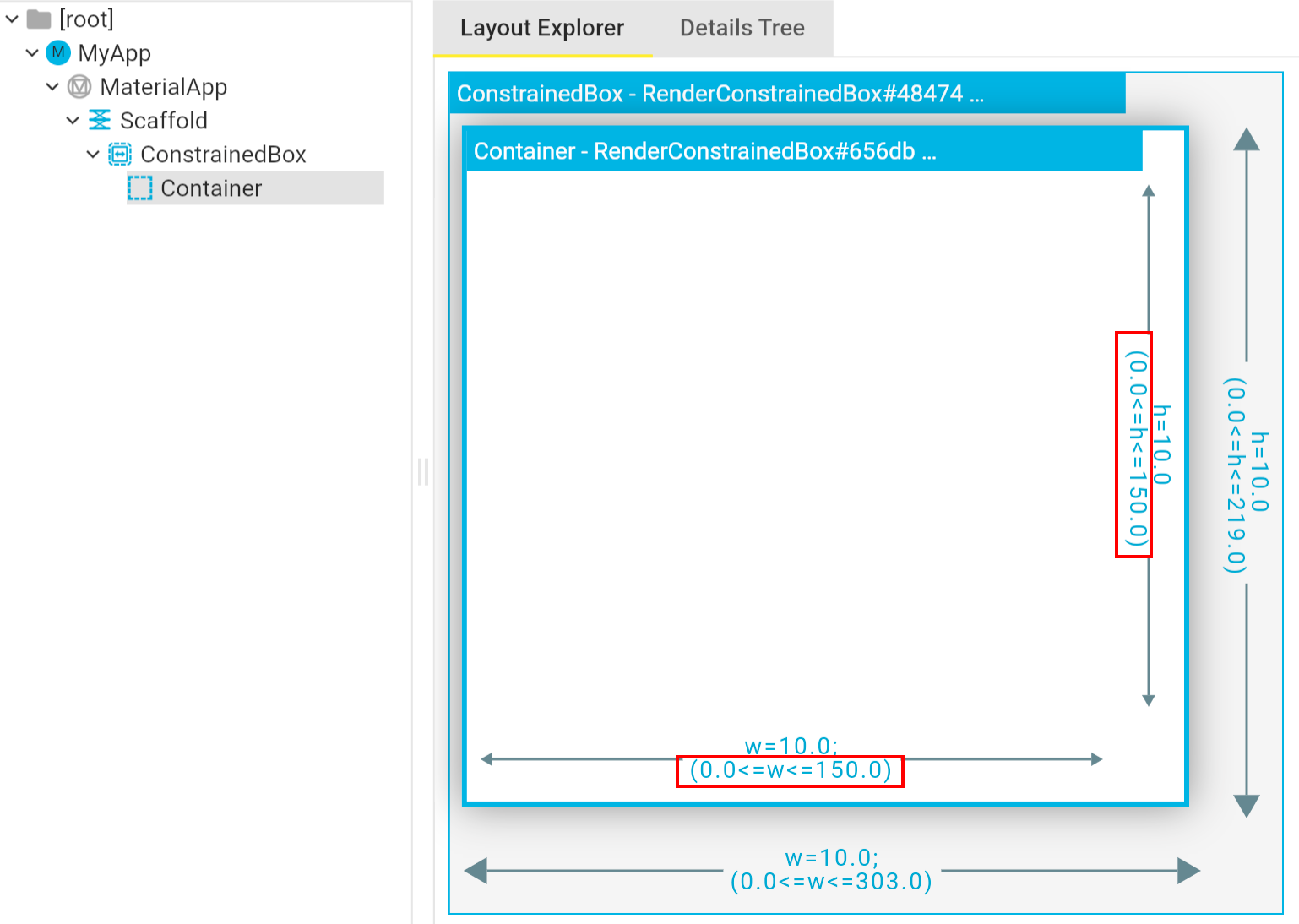

最小宽度/高度为 0 时，称为松约束

有边界 bounded、无边界 unbounded

Row Column ListView 这种组件 属于 unbounded

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Widget _buildScaffold() {
  return Scaffold(
    body: Column(
      children: [
        const FlutterLogo(size: 50),
        const FlutterLogo(size: 20),
        Container(
          height: 2000,
          color: Colors.amber,
        ),
      ],
    ),
  );
}

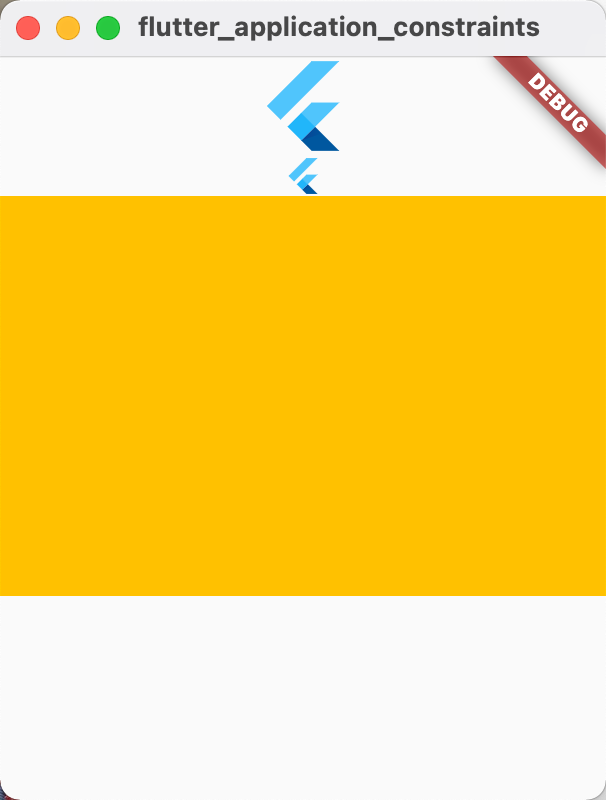

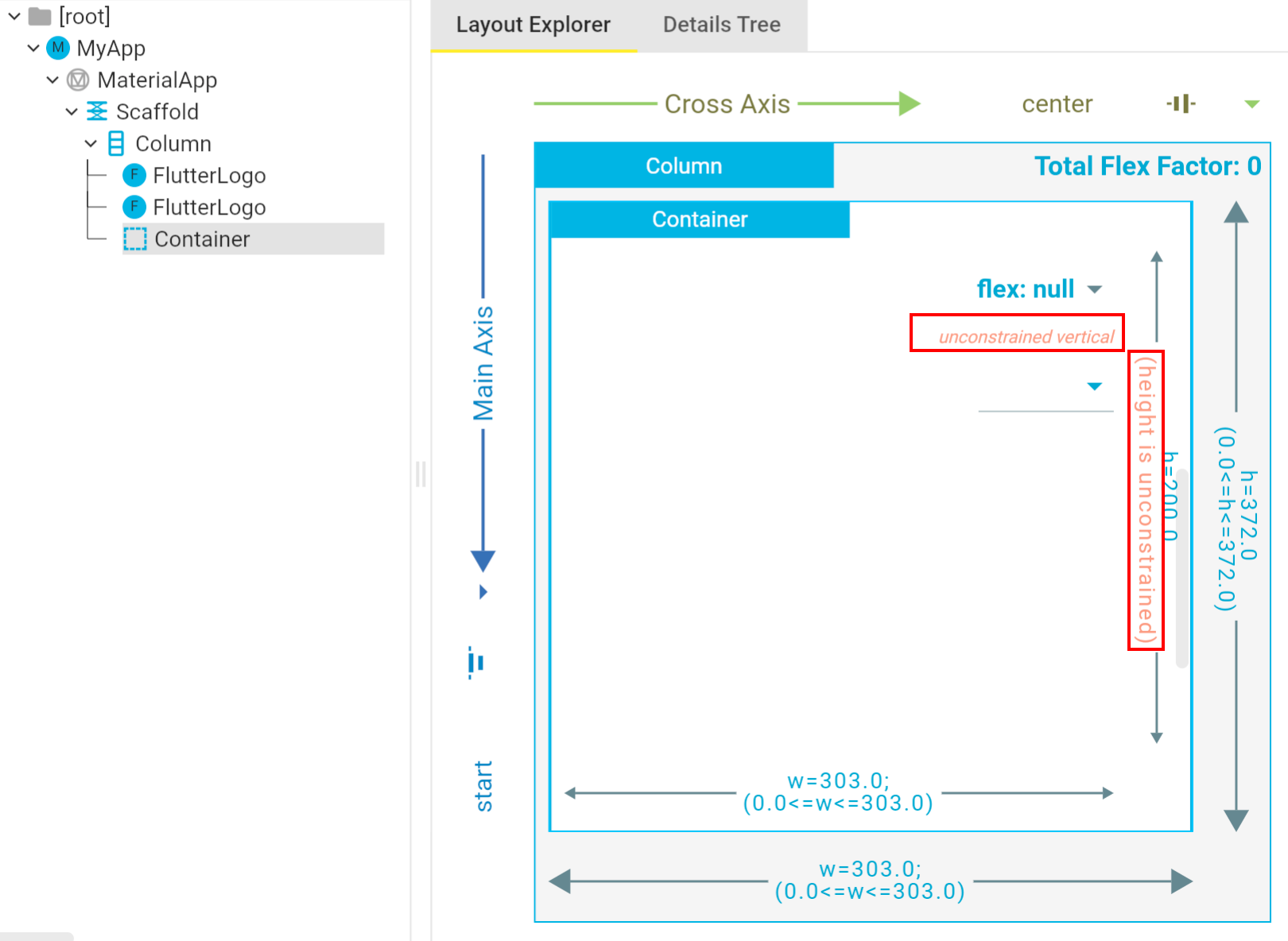

我们可以发现 height unconstrained 不受限制的，这种就是无边界

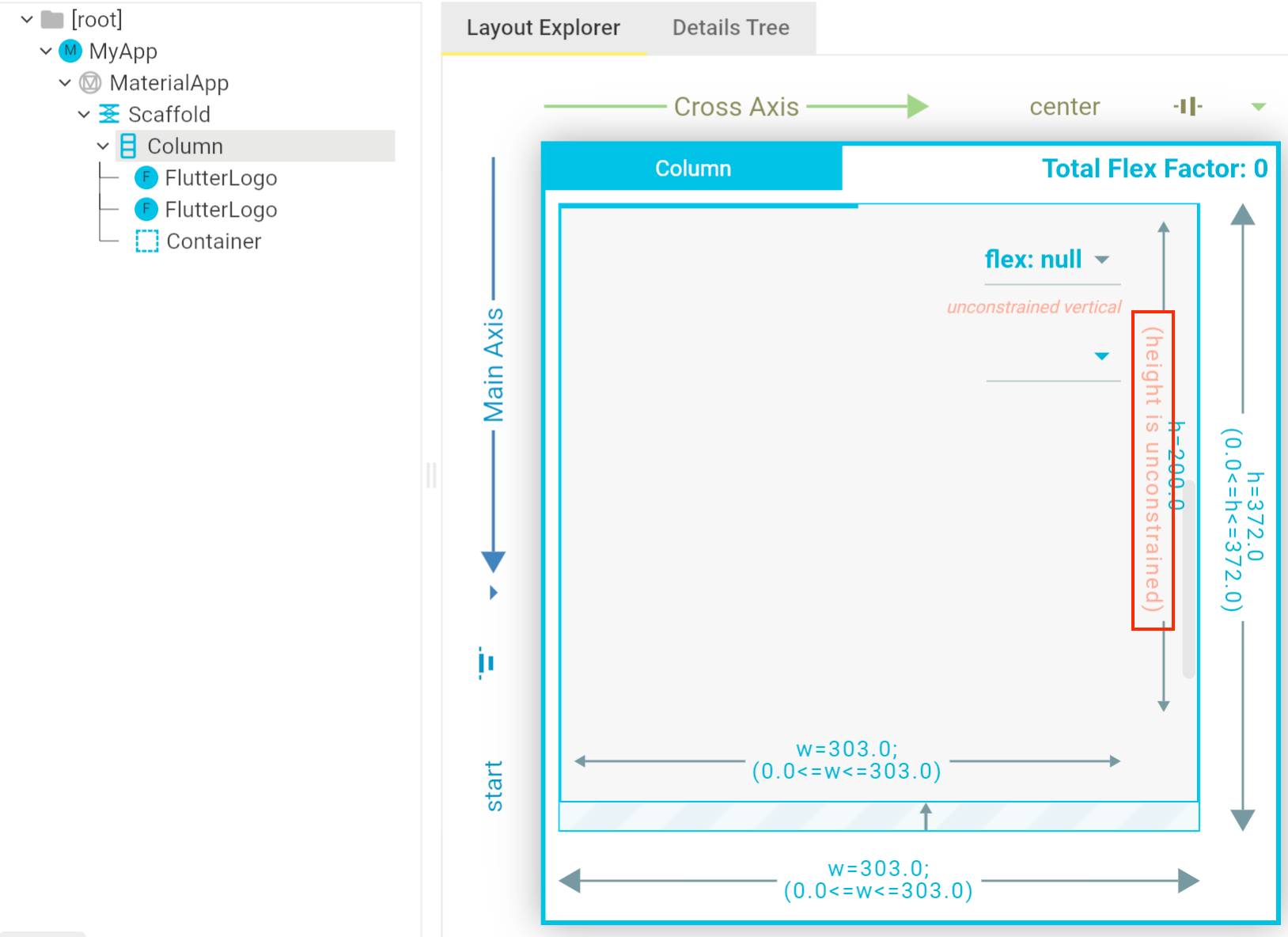

再看子元素在垂直方向高度是不受限制的

UnconstrainedBox 不受约束

UnconstrainedBox 可以不受约束自己控制大小

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Widget _buildScaffold() {
  return Scaffold(
    body: ConstrainedBox(
      constraints: const BoxConstraints(
        minWidth: 100,
        minHeight: 100,
        maxWidth: 150,
        maxHeight: 150,
      ),
      child: UnconstrainedBox(
        child: Container(
          width: 10,
          height: 10,
          color: Colors.blue,
        ),
      ),
    ),
  );
}

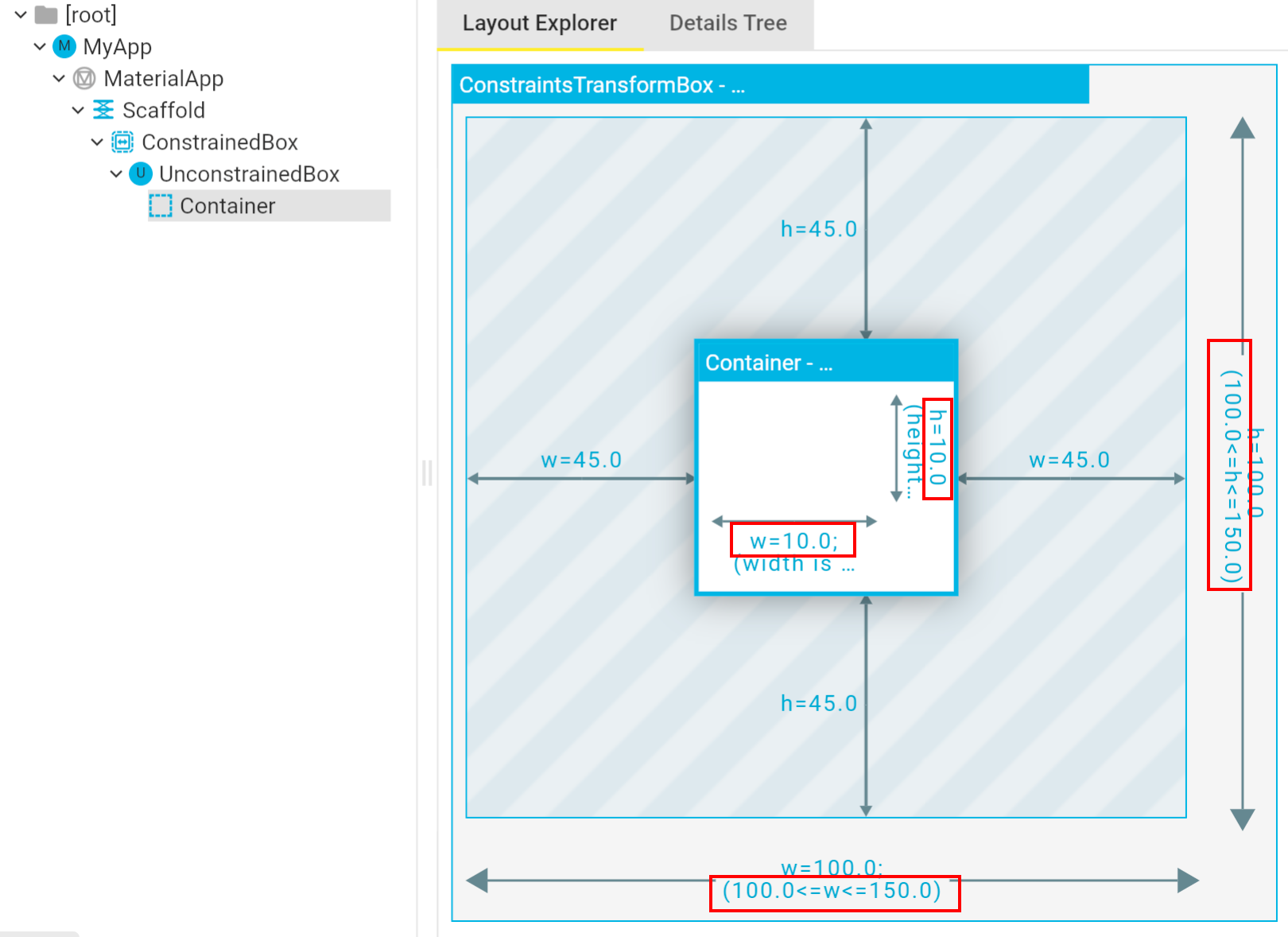

可以发现外部约束是, 宽 100.0 <= w <= 150 , 高 100.0 <= h <= 150 , 但是 UnconstrainedBox 不受约束影响，但是看起来没有左对齐，而是居中了，我们可以通过 Align 来调整位置。

总结

今天我们就是把布局很核心的约束、限制规则讲了，大家在布局的时候还是要多思考。

如果你的布局代码写的很复杂，就要去思考重构了。

当然了业务需要是另外一回事，尽量的让布局引擎默认规则来处理，这样兼容性好。
